کدام ابزار کابل کشی برق خطر را بدون کند کردن کار کاهش می دهد؟

طرح کلی سریع

• تشخیص دهید که چه چیزی باعث تنش زیاد، آسیب یا کشش کند می شود
• مطابقت انواع ابزار برای کشیدن سبک: مجرا، ترانشه، کانال کانال، سربار، مقاوم سازی
• از یک چک لیست انتخاب تکرارپذیر استفاده کنید: مشخصات کابل، هندسه مسیر، محیط، محدودیت‌های خدمه
• یک گردش کار راه اندازی و کشش را اجرا کنید که کار مجدد را کاهش می دهد و ایمنی را بهبود می بخشد

نقاط درد واقعی پشت سردردهای کابل کش

وقتی مردم جستجو می کنندابزارهای کشش کابل برق، آنها به ندرت در حال خرید "ابزار" به صورت انتزاعی هستند. آنها در تلاشند تا مانع از خونریزی و خطر یک شغل شوند. اینها نقاط دردناکی هستند که بارها و بارها خود را نشان می دهند:

• آسیب ژاکت کابلاز لبه های تیز، غلطک های بد، یا سرهای نامناسب کششی.
• افزایش تنش غیرمنتظرهدر پیچ ها، مسیرهای طولانی، یا کانال های مجرای متراکم.
• گیر کرده استناشی از اصطکاک، آشغال، مجرای فروریخته یا روانکار نامناسب.
• خطرات ایمنیمانند مناطق snapback، قرقره های کنترل نشده، یا ارتباط ضعیف در مسیر کشش.
• فشار را برنامه ریزی کنیدکه خدمه را به میانبرها (و بعداً دوباره کاری) سوق می دهد.
• سردرگمی تدارکات-بسیاری از ابزارها شبیه به هم به نظر می رسند، اما در زیر بار بسیار متفاوت رفتار می کنند.

آنچه "خوب" در کشیدن کابل به نظر می رسد

قبل از مقایسه محصولات، نتایج را هماهنگ کنید. یک کشش خوب برنامه ریزی شده معمولاً این ویژگی ها را دارد:

1. تنش کنترل شده(بدون علامت مرموز در خم یا انتقال).
2. مسیریابی تمیز(غلتک/بلوک از بارگذاری نقطه ای و سایش جلوگیری می کند).
3. خوراک پایدار(پایه های قرقره و هندلینگ درام از پیچ و تاب و چرخش به عقب جلوگیری کنید).
4. رابط کشش مناسب(گیره / جوراب / چرخان متناسب با اندازه و نوع کابل).
5. ارتباط شفاف(سیگنال های دستی، رادیوها و پروتکل توقف تعریف شده).

اگر این پنج نتیجه را در نظر داشته باشید، انتخاب کنیدابزارهای کشش کابل برقدر مورد نام تجاری کمتر می شود نام ها و موارد بیشتر در مورد مهندسی مناسب برای هدف.

دسته بندی ابزارهایی که بیشترین اهمیت را دارند

بیشتر کشش کابل را می توان با تمرکز بر چند دسته ابزار که اصطکاک، کشش و جابجایی را کنترل می کنند، به طور چشمگیری بهبود بخشید. در اینجا مواردی که باید در اولویت قرار گیرند آمده است:

1) قدرت کشش و کنترل

• کابل کش / وینچبرای نیروی کشش ثابت و سرعت ثابت.
• کشش به سبک Capstanزمانی که به کنترل صاف و گرفتن قابل تنظیم روی طناب نیاز دارید.
• پایش داینو/تنشبرای قابل مشاهده کردن "نامرئی" و جلوگیری از رویدادهای بیش از حد تنش.

2) هدایت کابل و کاهش اصطکاک

• غلطک کابلبرای مسیرهای مستقیم، گوشه ها و نقاط ورودی/خروجی منهول.
• قرقره / بلوک(به ویژه برای مسیریابی سربار یا بالا).
• حفاظت از کانالاجزای برای کاهش سایش در انتقال.

3) کشیدن اجزای رابط

• دستگیره های کششی (جوراب کابلی)اندازه و رتبه بندی برای نوع کابل.
• چرخ گردانبرای جلوگیری از انتقال پیچ و تاب (یک علت شایع آسیب داخلی و رسیدگی به کابوس ها).
• طناب کشیدن / خط کشیدنبرای کشش کم و ضریب ایمنی مناسب انتخاب شده است.

4) تغذیه، مدیریت و راه اندازی

• جک درام کابل / پایه قرقرهبرای پرداخت پایدار و کاهش پیچش.

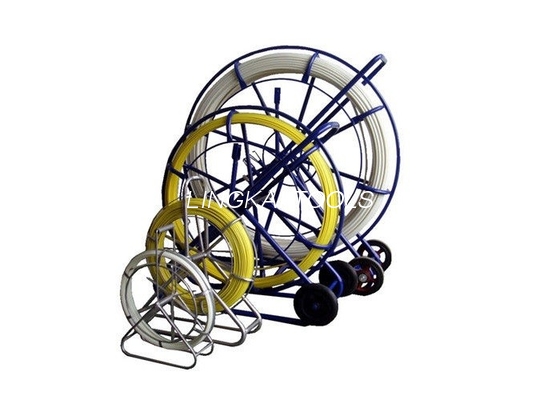

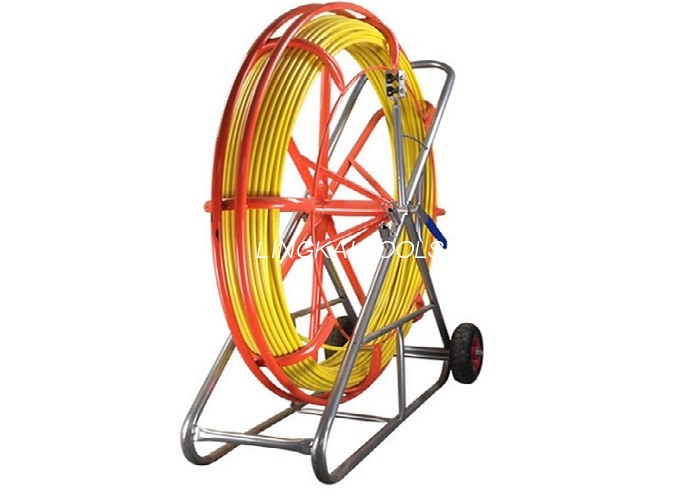

• میله مجرای / میله مجرایبرای اثبات مسیر و نصب خط کشش.
• ابزارهای کاربردی روان کنندهبرای پوشش ثابت (به جای "امید و اسپری").

نحوه انتخاب ابزار مناسب برای کشش

بهترینابزارهای کشش کابل برقفرآیند انتخاب خسته کننده است - به روشی خوب. این یک چک لیست است که وضوح را مجبور می کند قبل از اینکه خدمه در ساعت باشند

مرحله A: کابل و مسیر را تعریف کنید

• نوع کابل:LV/MV، زره پوش/بدون زره، تک هسته در مقابل چند هسته، حساسیت به مواد ژاکت.
• قطر بیرونی و وزن:بر اندازه گرفتن، نوع غلتک و تجهیزات جابجایی تأثیر می گذارد.
• هندسه مسیر:طول، تعداد خم ها، شعاع خم، زوایای ورود/خروج.
• محیط زیست:گل، گرد و غبار، آب، دما، فضاهای محدود، شرایط ترافیکی.

مرحله B: تصمیم بگیرید که چه چیزی را کنترل می کنید

• کنترل اصطکاک:غلطک ها، شیف ها، راهنماهای گوشه، استراتژی روانکاری.
• کنترل تنش:انتخاب وینچ، کاپستان، نظارت بر تنش، پروتکل توقف.
• کنترل پیچ و تاب:انتخاب چرخش و تراز مناسب
• کنترل جابجایی:پایه های قرقره پایدار، ترمزگیری، جهت بازده، محدودیت های ذخیره سازی.

مرحله C: ایجاد یک "حداقل مجموعه ابزار قابل دوام"

اگر تدارکات به یک لیست سریع و قابل دفاع نیاز دارد، حداقل مجموعه ای را هدف قرار دهید که ریسک را بدون افزایش هزینه کاهش دهد:

1. غلتک های گوشه + مستقیم مطابق با اندازه کابل و طرح سایت
2. دستگیره های کششی درجه بندی شده و چرخش های همسان
3. خط کشش قابل اعتماد (و طرحی برای بازرسی آن)
4. پایه های قرقره / هندلینگ درام با پرداخت کنترل شده
5. نظارت بر تنش (توصیه می شود برای کشش های طولانی تر یا با عواقب بیشتر)

یک گردش کار آماده در زمینه که از آسیب جلوگیری می کند

ابزارها جایگزین فرآیند نمی شوند. در اینجا خدمه گردش کار می توانند در سراسر پروژه ها تکرار کنند تا کشش صاف و ایمن باشد. از آن به عنوان یک الگوی مختصر قبل از کار استفاده کنید.

1) مسیر را اثبات و آماده کنید

• اطمینان حاصل کنید که مجرای / مجرا شفاف است: با یک میله ثابت کنید و خط کشش را آزمایش کنید.
• شعاع خمش و انتقال تیز را بررسی کنید — محافظ را در نقاط ورودی/خروجی نصب کنید.
• قرار دادن غلتک را طوری برنامه ریزی کنید که کابل هرگز روی لبه ها یا بتن کشیده نشود.

2) یک برنامه تنش تنظیم کنید

• حداکثر کشش مجاز برای هر کابل مشخصات و قوانین پروژه را تعریف کنید.
• برای نظارت بر تنش (یا خواندن دینامومتر) و توقف تماس، یک نقطه‌بین تعیین کنید.
• یک منطقه snapback/exclusion را علامت بزنید و آن را اجرا کنید.

3) رابط کشش را به درستی تنظیم کنید

• اندازه گیره کابل کشی مناسب را انتخاب کنید - خیلی کوچک می تواند بلغزد، خیلی بزرگ می تواند استرس را متمرکز کند.
• چرخ گردان را در خط نصب کنید تا انتقال پیچ و تاب را به حداقل برسانید.
• طناب، دستگیره ها، پین ها و اتصالات را قبل از بارگیری بررسی کنید.

4) با انضباط بکشید

• برای قرار دادن سیستم به آرامی شروع کنید، سپس به سرعت کنترل شده افزایش دهید.
• خوراک را در قرقره ثابت نگه دارید—از شتاب‌های ناگهانی که «حافظه» و حلقه‌ها ایجاد می‌کنند اجتناب کنید.
• در صورت افزایش غیرمنتظره تنش فوراً متوقف شوید. قبل از اجبار آن را عیب یابی کنید.

5) چک های پس از کشش

• وضعیت ژاکت، خمیدگی ها و قسمت آماده سازی خاتمه را بررسی کنید.
• ناهنجاری های تنش را مستند کنید و چک لیست "کشش بعدی" خود را به روز کنید.
• ابزارها را تمیز و بازرسی کنید تا کشش بعدی آماده شروع شود.

جدول مقایسه ابزارهای کشش کابل برق

از این جدول برای ترسیم نوع شغل خود به دسته های ابزار استفاده کنید و از جایگزینی "به اندازه کافی نزدیک" اجتناب کنید.

نکته: هنگام مقایسه تامین کنندگان، اسناد بار رتبه بندی شده، راهنمایی بازرسی و یادداشت های سازگاری را بخواهید.

اشتباهات رایج و نحوه اجتناب از آنها

• زیر نورد کردن مسیر:غلتک کافی در خم ها منجر به سایش و خمیدگی کشش می شود. غلتک هایی را در جایی اضافه کنید که کابل به هر چیزی برخورد کند.
• انتخاب دستگیره اشتباه:گیره ای که "مناسب" باشد با دستگیره ای که بار را به درستی توزیع می کند یکسان نیست. نوع دستگیره و اندازه آن را با ساختار کابل مطابقت دهید.
• پرش از چرخ گردان:Twist یک قاتل بی‌صدا است - از چرخاننده‌ها برای جلوگیری از انتقال پیچش در مواقعی که شرایط لازم است استفاده کنید.
• بدون پروتکل توقف:قبل از شروع کشش، یک سیگنال واضح "stop- now" تعریف کنید. از وحشت و آسیب جلوگیری می کند.
• کشش اجباری:اگر تنش به طور غیرمنتظره افزایش یافت، متوقف شوید و تشخیص دهید. مجبور کردن آن اغلب یک مشکل قابل رفع را به تعویض کابل تبدیل می کند.
• پرداخت قرقره کنترل نشده:پایه قرقره ثابت با پرداخت کنترل شده از حلقه ها، پیچ خوردگی ها و آسیب های ناشی از حمل و نقل جلوگیری می کند.

جایی که Ningbo Lingkai Electric Power Equipment Co., Ltd

اگر تیم شما منبع یابی استابزارهای کشش کابل برقبرای کارهای تاسیساتی، تاسیسات صنعتی، یا قراردادهای مبتنی بر پروژه، شما معمولاً به دو چیز در یک زمان نیاز دارید: یک محدوده محصول قابل اعتماد و پشتیبانی عملی در انتخاب و پیکربندی.Ningbo Lingkai Electric Power Equipment Co., Ltd.برای خریدارانی که می خواهند یک تامین کننده تلفیقی برای کشیدن کابل و تجهیزات مرتبط با رشته، به علاوه راهنمایی در مورد تطبیق ابزارها با شرایط شغلی.

یک حرکت تدارکاتی هوشمند این است که کیت اصلی خود را استاندارد کنید (غلتک + دستگیره + چرخان + کنترل حلقه) و سپس اضافه کردن کشش یا مانیتورینگ برای پروژه های با پیامد بالاتر که هزینه های آموزشی را کاهش می دهد و عملکرد سایت را قابل پیش بینی تر می کند.
