ابزارهای نصب کابل زیرزمینی چیست و چگونه کارایی پروژه را بهبود می بخشد؟

چکیده

شبکه های برق و ارتباطات زیرزمینی به سرعت در حال گسترش هستند زیرا شهرها زیرساخت های ایمن تر، قابل اطمینان تر و از نظر بصری تمیزتر را دنبال می کنند. در مرکز این تحول قرار دارندابزار نصب کابل زیرزمینیکه نه تنها سرعت ساخت، بلکه ایمنی، طول عمر کابل و عملکرد بلند مدت سیستم را نیز تعیین می کند. این مقاله به بررسی اکوسیستم کامل ابزارهای نصب کابل زیرزمینی می‌پردازد، از جمله تغییرات کلید واژه‌ای مانند ابزارهای کابل کشی زیرزمینی، تجهیزات کابل‌گذاری، سیستم‌های میله‌ای مجرای، وینچ‌ها، غلتک‌ها و دستگاه‌های نظارت بر تنش. با تکیه بر رویه‌های صنعت و منطق مهندسی، نحوه عملکرد این ابزارها، محل استفاده و نحوه انتخاب مسئولانه آن‌ها در راستای استانداردهای مدرن EEAT را توضیح می‌دهیم. بحث توسط تخصص تولید ازNingbo Lingkai Electric Power Equipment Co., Ltd.و بر ارزش عملی به جای ادعاهای تبلیغاتی تمرکز می کند.

فهرست مطالب

• آشنایی با ابزارهای نصب کابل زیرزمینی
• چرا نصب زیرزمینی به تجهیزات تخصصی نیاز دارد؟
• کلیدواژه‌های گسترده و دسته‌های ابزار توضیح داده شد
• انواع هسته ابزار نصب کابل زیرزمینی
• چگونه این ابزارها ایمنی و یکپارچگی کابل را بهبود می بخشند
• معیارهای انتخاب برای سناریوهای مختلف پروژه
• جدول مقایسه ابزارهای نصب رایج
• کاربردهای صنعتی و موارد استفاده
• ملاحظات EEAT در ساخت و استفاده ابزار
• سوالات متداول
• نتیجه گیری و مراحل بعدی

آشنایی با ابزارهای نصب کابل زیرزمینی

ابزار نصب کابل زیرزمینی به گروهی تخصصی از دستگاه‌های مکانیکی و هیدرولیکی اطلاق می‌شود که برای هدایت، کشیدن، محافظت و کشش کابل‌های برقی یا ارتباطی نصب شده در زیر سطح زمین طراحی شده‌اند. برخلاف ابزارهای زهی بالای سر، سیستم های زیرزمینی در محیط های محدود مانند کانال ها، مجراها، ترانشه ها و تونل ها کار می کنند.

این ابزارها برای مدیریت اصطکاک، شعاع خمش، تنش کششی و دقت تراز طراحی شده‌اند. ابزار نادرست می تواند منجر به آسیب غلاف کابل، خرابی عایق یا پیری زودرس شود و انتخاب ابزار را به یک تصمیم مهندسی حیاتی تبدیل کند تا یک تصمیم بعدی لجستیکی.

چرا نصب زیرزمینی به تجهیزات تخصصی نیاز دارد؟

نصب کابل های زیرزمینی چالش هایی را ایجاد می کند که در سیستم های سقفی وجود ندارد. اینها شامل مسیرهای مسیریابی نامرئی، ضرایب اصطکاک بالاتر، نقاط دسترسی محدود و الزامات ایمنی سختگیرانه تر است. ابزارهای نصب کابل زیرزمینی به طور خاص برای رسیدگی به این مسائل طراحی شده اند.

• کاهش دید و گزینه‌های اصلاح محدود پس از شروع نصب
• تنش مکانیکی بالاتر به دلیل اصطکاک مجرای و خمش
• خطر بیشتر آسیب کابل های حرارتی و رطوبتی
• مقررات سختگیرانه ایمنی شهری و محیط زیست

کلیدواژه‌های گسترده و دسته‌های ابزار توضیح داده شد

برای درک کامل دامنه ابزارهای نصب کابل زیرزمینی، گسترش اصطلاحات رایج در صنعت مفید است. این تغییرات اغلب عملکرد را به جای محصولات کاملاً مجزا توصیف می کنند.

• ابزار کابل کشی زیرزمینی
• تجهیزات کابل کشی برای سیستم های زیرزمینی
• وینچ های کابلی و ماشین های کشش
• سیستم های میله ای داکت و لوله کشی
• غلطک کابل برای ورود ترانشه و کانال
• دستگاه های کنترل و مانیتورینگ تنش

انواع هسته ابزار نصب کابل زیرزمینی

• وینچ کابل- نیروی کششی کنترل شده را برای تاسیسات در فواصل طولانی فراهم کنید
• داکت رادرز- برای هدایت خطوط پیلوت از طریق مجراها قبل از کشیدن کابل استفاده می شود

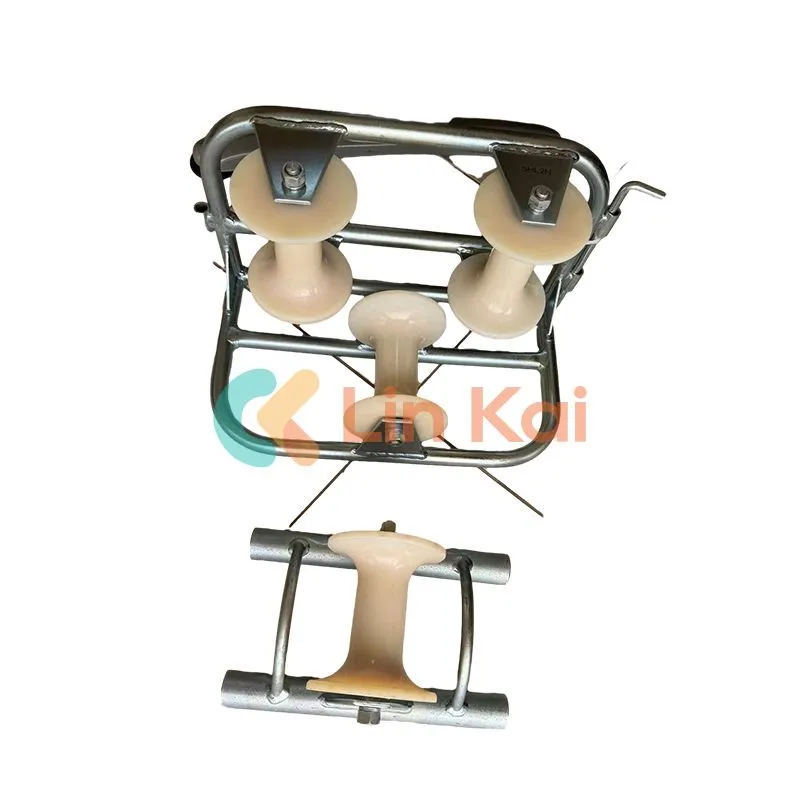

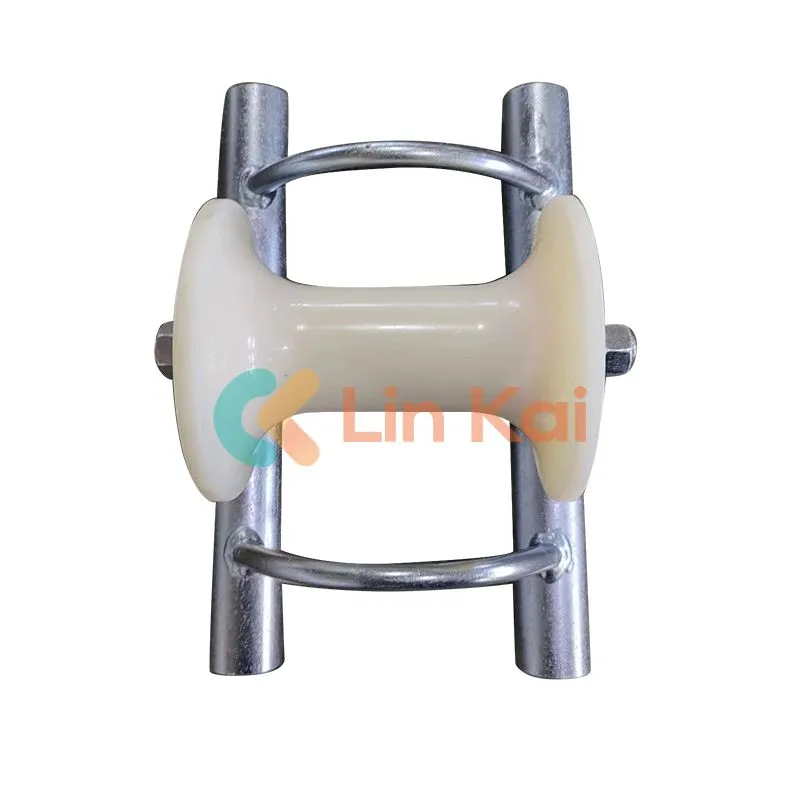

• غلطک کابل– کاهش اصطکاک و محافظت از روکش کابل در نقاط ورودی و خروجی
• کشیدن دستگیره ها- کابل ها را در هنگام کشش های کششی به طور یکنواخت محکم کنید
• تنش سنج- نیروی کشش را برای جلوگیری از تجاوز از حد کابل کنترل کنید

چگونه این ابزارها ایمنی و یکپارچگی کابل را بهبود می بخشند

• جابجایی دستی کمتر خطر آسیب را کاهش می دهد
• کشش کنترل شده از کشش هادی جلوگیری می کند
• شعاع خمشی بهینه از لایه های عایق محافظت می کند
• کاهش اصطکاک، تجمع گرما را در حین کشیدن به حداقل می رساند

معیارهای انتخاب برای سناریوهای مختلف پروژه

• قطر و وزن کابل
• طول مسیر و تعداد خم ها
• مواد مجرای و وضعیت سطح داخلی
• محدودیت های نصب شهری در مقابل روستایی

جدول مقایسه ابزارهای نصب رایج

کاربردهای صنعتی و موارد استفاده

• شبکه های توزیع برق شهری
• اتصالات شبکه انرژی تجدیدپذیر
• زیرساخت کارخانه صنعتی
• سیستم های مخابراتی و فیبر نوری

ملاحظات EEAT در ساخت و استفاده ابزار

از دیدگاه EEAT، ابزارهای نصب کابل زیرزمینی باید توسط تخصص قابل تأیید، فرآیندهای تولید شفاف و عملکرد میدانی اثبات شده پشتیبانی شوند. تولیدکنندگانی مانندNingbo Lingkai Electric Power Equipment Co., Ltd.طراحی محصول را با استانداردهای نصب بین المللی و الزامات مهندسی دنیای واقعی هماهنگ کنید.

سوالات متداول

چه چیزی نیروی کششی مناسب برای کابل های زیرزمینی را تعیین می کند؟

نیروی کششی توسط وزن کابل، طول مجرا، ضریب اصطکاک و تعداد و شعاع خم ها هدایت می شود. در عمل، نصاب ها استفاده می کنند نظارت بر تنش به علاوه محاسبات مسیر برای حفظ بارها در محدوده مجاز سازنده کابل.

چگونه بین وینچ کاپستان و وینچ درام انتخاب کنم؟

وقتی نیاز به کشیدن مداوم با کنترل خوب و توانایی مدیریت کشش های طولانی با استفاده از حلقه طناب دارید، وینچ کاپستان اغلب ترجیح داده می شود. سیستم وینچ های درام زمانی رایج هستند که می خواهید خط کشش روی خود درام ذخیره شود. تصمیم شما باید طرح‌بندی سایت، طول کشش، نیازهای مدیریت خط و نحوه برنامه ریزی شما برای کنترل تنش.

آیا من واقعاً به یک داکت رادر نیاز دارم یا می توانم فقط یک خط از مجرا ماهیگیری کنم؟

برای مجراهای کوتاه، تمیز و مستقیم، ماهیگیری با خط دستی ممکن است کارساز باشد. اما داکت رادر (سیستم میله های مجرای) برای مدت طولانی تری قابل اعتمادتر است مسیرها، مجاری قدیمی‌تر یا مسیرهایی با خم‌های متعدد. آزمون و خطا را کاهش می دهد، زمان زایمان را کاهش می دهد و به جلوگیری از آسیب ناشی از کشیدن بداهه کمک می کند.

تفاوت بین دستگیره های کابل کشی، جوراب های مشبک و کانکتورهای چرخشی چیست؟

گیره های کششی (جوراب های مشبک) بار را روی بخش طولانی تری از روکش کابل توزیع می کند تا استرس موضعی را کاهش دهد. اتصالات چرخشی بین خط کشش و دستگیره برای کاهش پیچش، که هنگام کشیدن از میان خم ها یا زمانی که طناب می تواند بچرخد اهمیت دارد. با استفاده از آنها می توانند محافظت کنند هم یکپارچگی کابل و هم کیفیت نصب.

غلطک های کابل چگونه می توانند از آسیب کابل در نقاط ورودی کانال جلوگیری کنند؟

نقاط ورودی مناطق پرخطر هستند زیرا کابل از فضای آزاد به یک مجرای محدود منتقل می شود. غلتک ها کابل را به آرامی هدایت می کنند، ژاکت را کاهش می دهند سایش، و حفظ شعاع خمش امن تر. این امر به ویژه برای کابل های سنگین MV/HV یا زمانی که مسیر بلافاصله پس از ورود می چرخد ​​بسیار مهم است.

چه زمانی باید از روان کننده استفاده کنم و چه نوع مناسبی است؟

روان کننده معمولاً زمانی استفاده می شود که انتظار می رود اصطکاک زیاد باشد: مجرای طولانی، خم شدن های متعدد، فضای داخلی مجرای ناهموار، یا قطر کابل های بزرگتر. از یک روان کننده کششی تایید شده با کابل سازگار با مواد ژاکت کابل خود و الزامات محیطی محلی استفاده کنید. از روان کننده های "عمومی" که می تواند ژاکت ها را تخریب کند یا بقایایی باقی بگذارد.

چگونه اصطکاک و کشش را قبل از شروع کشش تخمین بزنم؟

ارزیابی پیش کشش معمولاً شامل نقشه برداری مسیر، شمارش خم، بازرسی مجرا و روش تخمین کشش (اغلب بر اساس وزن کابل، مفروضات اصطکاک و ضرب کننده های خمشی). برای کشش های با ریسک بالاتر، تیم ها ممکن است این تخمین ها را با اندازه گیری تنش در زمان واقعی در حین نصب ترکیب کنند برای تایید مفروضات و جلوگیری از اضافه بار.

چه ابزارهایی به حفظ حداقل شعاع خمش در هنگام نصب کمک می کنند؟

شعاع خمش از طریق انتخاب مناسب غلتک، غلتک‌های گوشه‌ای که در آن تغییر جهت اتفاق می‌افتد، و روش‌های کشش کنترل‌شده که از ناگهانی جلوگیری می‌کند محافظت می‌شود. تکان ها برای کابل‌های حساس، نصاب‌ها ممکن است راهنماهای شعاع اضافه کنند یا از شیف‌هایی استفاده کنند که برای حفظ شعاع‌های بزرگ‌تر طراحی شده‌اند و خطر رساناهای داخلی و آسیب عایق

چگونه می توانم بفهمم که مجرا قبل از کشیدن کابل خالی است؟

مراحل متداول شامل میله زدن مجرا، کشیدن سنبه (برای تایید خلاصی داخلی)، و استفاده از یک خط کشش آزمایشی است. در محیط های چالش برانگیز، تیم ها ممکن است از ابزارهای بازرسی کانال مانند دوربین های مجرای استفاده کنید. تایید زودهنگام وضعیت کانال یکی از ساده ترین راه ها برای جلوگیری از توقف وسط کشش و آسیب کابل است.

"خط خلبان" چیست و چرا مهم است؟

خط پایلوت، خط اولیه سبک وزنی است که از طریق یک مجرا قرار می گیرد تا مسیری برای کشیدن طناب های قوی تر و در نهایت خود کابل ایجاد کند. یک تنظیم خوب خط پایلوت عدم قطعیت نصب را کاهش می‌دهد، قدرت کشش‌های مرحله‌ای را امکان‌پذیر می‌کند و به کنترل و قابل پیش‌بینی کشش نهایی کابل کمک می‌کند.

چگونه می توانم خطر پیچ خوردگی کابل یا "چک زدن چوب پنبه" را در حین کشش کاهش دهم؟

خطر چرخش با استفاده از اتصال دهنده های چرخان، تراز نگه داشتن طناب کششی، مدیریت صحیح پرداخت و جلوگیری از چرخش طناب کاهش می یابد. کشیدن کنترل شده سرعت نیز مهم است اگر چرخش نادیده گرفته شود، می تواند به استرس داخلی و مشکلات بالقوه عملکرد بلندمدت تبدیل شود.

کدام ابزار نصب کابل زیرزمینی برای کشش در مسافت های طولانی اهمیت بیشتری دارد؟

برای کارهای طولانی مدت، سیستم اصلی معمولاً شامل یک وینچ با اندازه مناسب، نظارت بر تنش کالیبره شده، طناب کششی با کیفیت بالا، دستگیره‌ها و چرخش‌های صحیح است. و ابزارهای مدیریت اصطکاک مانند غلطک و روان کننده. بسیاری از پروژه ها همچنین از شیوه های برنامه ریزی مسیر و کشش های مرحله ای برای نگه داشتن بارها در محدوده ایمن بهره می برند.

یک تامین کننده ابزار معتبر چه مستنداتی باید ارائه دهد؟

به دنبال مشخصات واضح (بارهای نامی، مواد، ابعاد)، دستورالعمل های عملیاتی، راهنمایی تعمیر و نگهداری و اطلاعات تضمین کیفیت باشید. تولیدکنندگانی مانندNingbo Lingkai Electric Power Equipment Co., Ltd.معمولاً از ابزارهایی با اسناد فنی پشتیبانی می کند که به پیمانکاران کمک می کند تا تجهیزات را به طور مسئولانه انتخاب و استفاده کنند. که به خوبی با انتظارات EEAT برای شفافیت و تخصص مطابقت دارد.

چگونه می توانم ابزارهای نصب کابل زیرزمینی را برای افزایش عمر مفید نگهداری کنم؟

تعمیر و نگهداری اولیه شامل تمیز کردن پس از استفاده (به خصوص باقیمانده روان کننده)، بررسی غلتک ها برای چرخش صاف، بازرسی دستگیره ها برای رشته های شکسته، تأیید وینچ است. اجزاء و سیستم های ترمز و نگهداری ابزار خشک برای جلوگیری از خوردگی. بازرسی های معمول همچنین خطر خرابی در عملیات با بار بالا را کاهش می دهد.

آیا می توان با خیال راحت از طناب ها و دستگیره های کششی استفاده کرد؟

اغلب بله، اما فقط پس از بازرسی. طناب ها باید از نظر ساییدگی، مسطح شدن مقاطع، آلودگی یا شکستگی الیاف بررسی شوند. دستگیره ها باید از نظر آسیب بررسی شوند و دقت فیتینگ سیاست‌های استفاده مجدد باید از دستورالعمل‌های سازنده و پروتکل‌های ایمنی محل کار، به‌ویژه هنگام کشیدن کابل‌های سنگین‌تر یا ولتاژ بالاتر، پیروی کنند.

نتیجه گیری و مراحل بعدی

ابزارهای نصب کابل زیرزمینی برای پروژه های زیرساختی مدرن ضروری هستند و بر کارایی، ایمنی و قابلیت اطمینان طولانی مدت تأثیر می گذارند. انتخاب ابزار و شرکای مناسب ریسک عملیاتی را به میزان قابل توجهی کاهش می دهد.

اگر در حال ارزیابی تجهیزات برای پروژه های کابل زیرزمینی هستید یا به راهنمایی فنی مناسب نیاز دارید،با ما تماس بگیریدبرای بحث در مورد راه حل های طراحی شده برای شرایط نصب واقعی.
