چگونه ابزارهای کشش کابل برق می توانند زمان نصب را بدون آسیب رساندن به کابل کاهش دهند؟

طرح کلی و قول خواننده

چیزی که با آن کنار خواهید رفت

• یک نقشه ساده به انگلیسی از دسته‌های ابزار و آنچه که هر کدام واقعاً در سایت رفع می‌کنند.
• یک جدول تصمیم که می توانید آن را در یک چک لیست خرید داخلی کپی کنید.
• یک گردش کار قابل تکرار (قبل از کشش → کشش → پس از کشیدن) که اصطکاک و کار مجدد را کاهش می دهد.
• یادداشت های متمرکز بر خریدار برای مقایسه تامین کنندگان فراتر از «پایین ترین قیمت».

رایج ترین نقاط درد در کشیدن کابل

روی کاغذ کشیدن کابل "فقط کشش" است. در واقع، این یک مشکل سیستمی است: هندسه مسیر، وضعیت سطح، وزن کابل، روانکاری، کنترل تنش و نظم و انضباط مدیریتی همه در کنار هم قرار می گیرند. در اینجا نقاط درد وجود دارد که هم در کشش های کوچک کانال و هم در نصب ترانشه های بزرگ خود را نشان می دهند.

1) میخ های اصطکاک که کشش را متوقف می کند

اصطکاک یکنواخت نیست در خم‌ها، انحراف‌ها، انتقال مجرا و نقاط ورودی ناهموار می‌خزد. اگر آن اسپک ها را مدیریت نکنید، می توانید توقف، گرمای بیش از حد در نقاط تماس، یا "کشش های قهرمان" که بیش از تنش ایمن است.

2) خراش ژاکت کابل و آسیب عایق

آسیب اغلب از موارد اولیه ناشی می شود: لبه های تیز در دهانه مجرا، کشیدن روی پایه های سنگر ناهموار، غلتک هایی که خیلی از هم فاصله دارند، یا کشیدن سرهایی که اندازه و تراز درستی ندارند.

3) نقض شعاع خم در گوشه ها و منهول ها

حتی زمانی که خدمه فکر می‌کنند که «آهسته پیش رفتند»، تنظیم بد گوشه می‌تواند باعث خمیدگی‌های محکم شود. این می تواند عمر کابل را کوتاه کند و خطاهای آینده ایجاد کند.

4) کشش و پیچش کنترل نشده

پیچش می‌تواند بر هادی‌ها فشار وارد کند و مشکلات مربوط به مدیریت را در پایین دست ایجاد کند. کنترل تنش ضعیف همچنین خطر را برای خدمه و تجهیزات افزایش می دهد. این جایی است که خط کشش سمت راست، چرخش ها و رویکرد کششی اهمیت دارند.

5) کاهش بهره وری از ابزارهای آزمون و خطا

اگر خدمه با «عمدتا چیزهای مناسب» وارد شوند، وقت خود را صرف بداهه‌پردازی می‌کنند – اغلب با نتایجی که امروز خوب به نظر می‌رسند و بعداً شکست می‌خورند. یک مجموعه ابزار برنامه ریزی شده معمولاً ارزان تر از یک بار کشیدن مجدد است.

گروه های ابزاری که آن نقاط دردناک را حل می کنند

یک جعبه ابزار قوی سه شغل را پوشش می دهد:راهنمای(کنترل مسیر و خم)،کشیدن(ارائه کشش ایمن)، ومحافظت کند(جلوگیری از سایش، خرد شدن و پیچ خوردگی). در زیر هسته هستندابزارهای کشش کابل برقگروه‌ها و نحوه ترسیم آنها به مشکلات دنیای واقعی.

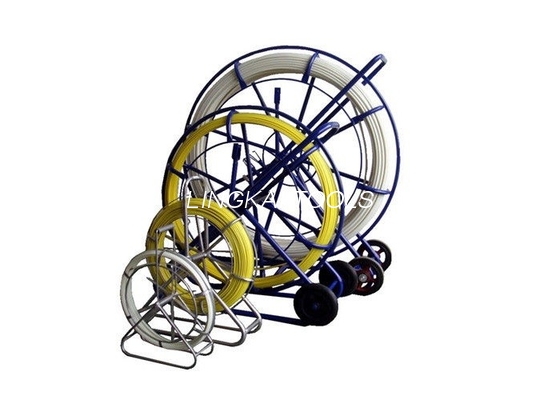

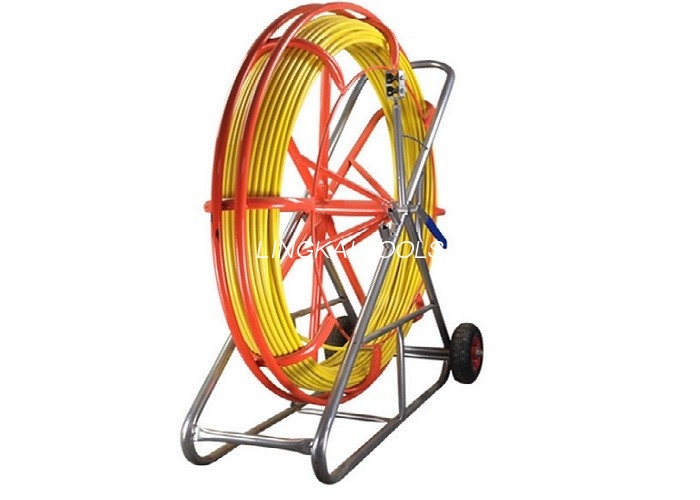

الف) سیستم های لوله کشی و ماهی

• کاری که انجام می دهند:یک مسیر پایلوت از طریق مجرا/مجری ایجاد کنید تا بتوانید طناب/خط را بدون آسیب رساندن به کابل بکشید.
• آنچه را که آنها اصلاح می کنند:زمان از دست رفته در مورد "چگونه از خط عبور کنیم؟" و خرابی خط خلبان در طولانی مدت.
• به دنبال چه چیزی باشید:قطر میله صحیح برای سفتی، سیستم ترمز برای پرداخت کنترل شده و چارچوبی که در هنگام فشار/کشش پایدار است.

ب) غلطک های خط مستقیم و غلتک های ترانشه

• کاری که انجام می دهند:برای کاهش اصطکاک و محافظت از ژاکت، کابل را از زمین بلند کرده و هدایت کنید.
• آنچه را که آنها اصلاح می کنند:کشیدن آسیب، گیر کردن، و نیروی کشش ناهموار در طول مسیر.
• به دنبال چه چیزی باشید:بار نامی، طراحی بلبرینگ و فاصله غلتکی که با وزن کابل و شرایط مسیر مطابقت دارد.

ج) غلتک های گوشه ای، غلتک های منهول / سر چاله و محافظ ورودی

• کاری که انجام می دهند:شعاع خمش را در گوشه ها کنترل کنید و از کابل در نقاط ورودی/خروجی محافظت کنید.
• آنچه را که آنها اصلاح می کنند:خمیدگی، ژاکت های له شده در لبه ها، و میخ های اصطکاک در گوشه ها.
• به دنبال چه چیزی باشید:سطوح غلتکی صاف، قاب های پایدار و لنگر/موقعیت آسان.

د) دستگیره کابل (جوراب کشیدن) و سر کشیدن

• کاری که انجام می دهند:نیروی کششی را به طور یکنواخت به کابل (یا به یک چشم/سر در حال کشش) منتقل کنید و استرس موضعی را کاهش دهید.
• آنچه را که آنها اصلاح می کنند:لغزش، آسیب هادی ناشی از گره های بداهه، و اتصالات کششی ناایمن.
• به دنبال چه چیزی باشید:محدوده گرفتن صحیح، کیفیت مش، اتصال ایمن و سازگاری با چرخاننده ها.

E) چرخاننده ها، راه حل های ضد پیچ ​​و تاب و مدیریت خط کشش

• کاری که انجام می دهند:انتقال پیچ و تاب را کاهش دهید و سیستم کشش را در یک راستا نگه دارید.
• آنچه را که آنها اصلاح می کنند:پیچ خوردگی، پیچ خوردگی و کشش های ناپایدار.
• به دنبال چه چیزی باشید:رتبه بار مطابق با سیستم و چرخش صاف تحت کشش.

و) وینچ، کشنده، کاپستان، و ماشین های فشار/کشش

• کاری که انجام می دهند:کشش کنترل شده را به خصوص برای کشش های طولانی تر یا سنگین تر ارائه دهید.
• آنچه را که آنها اصلاح می کنند:محدودیت‌های کشیدن دستی، تنش ناسازگار، و اشتباهات ناشی از خستگی.
• به دنبال چه چیزی باشید:کنترل سرعت خط، ترمز، سازگاری با نظارت بر اندازه گیری/تنش، و لنگر انداختن ایمن.

ز) ابزارهای «پشتیبانی» که بی سر و صدا از بلایا جلوگیری می کنند

• پایه درام کابل / جابجایی قرقره:از مشکلات کشیدن، "فرار از درام" و بارگذاری جانبی جلوگیری می کند.
• ابزار اندازه گیری:به تأیید طول مسیر و برنامه ریزی فاصله غلتکی و مرحله بندی کمک می کند.
• استراتژی روغن کاری:یک "ابزار" به معنای فلزی نیست، اما یکی از بزرگترین کاهش دهنده های اصطکاک است که می توانید کنترل کنید.

جدول انتخاب سریع

هنگام تطبیق از این به عنوان یک فیلتر سریع استفاده کنیدابزارهای کشش کابل برقبه شرایط شغلی (نکته: اگر مطمئن نیستید، حفاظت و کنترل اصطکاک را در اولویت قرار دهید - این دو بیشترین میزان را کاهش می دهند.)

یک گردش کار عملی کشش کابل

خرید ابزار تنها زمانی نتیجه می دهد که گردش کار منظم باشد. در اینجا یک توالی میدانی وجود دارد که می توانید آن را در بین خدمه استاندارد کنید.

مرحله 1: برنامه ریزی از قبل (10 تا 20 دقیقه که باعث صرفه جویی در ساعت می شود)

• بررسی مسیر:خم ها را بشمارید، گوشه های تنگ را شناسایی کنید و نقاط ورود/خروج را تأیید کنید.
• بررسی داده های کابل:قطر بیرونی، حداقل شعاع خمش و روش کشیدن (گرفتن در مقابل سر کشیدن) را تأیید کنید.
• پلان غلتکی:نوع غلتک و فاصله را تعیین کنید. غلتک‌های گوشه/گودال را در جایی که اصطکاک انتظار می‌رود، اضافه کنید.
• استراتژی خط پایلوت:روش لوله کشی/ماهی را انتخاب کنید، سپس در صورت نیاز به طناب/خط کشی ارتقا دهید.
• طرح حفاظتی:لبه های تیز، پایه های سنگر خشن، یا ترانزیشن هایی که نیاز به محافظ یا آستین ورودی دارند را شناسایی کنید.

مرحله 2: راه اندازی که از آسیب کابل جلوگیری می کند

• ابتدا محافظ ورودی را نصب کنید:"یک بار بکشید و ببینید." قبل از تماس کابل از لبه ها محافظت کنید.
• غلتک ها را به طور عمدی قرار دهید:غلتک های خیلی کم باعث افزایش کشش می شوند. تعداد زیاد غلتک های نامناسب باعث افزایش نقاط گیر می شود.
• تراز را در وینچ/کشنده مستقیم نگه دارید:ناهماهنگی باعث افزایش بار جانبی و پیچش می شود.
• از دستگیره ها و اتصالات مناسب استفاده کنید:از کراوات های بداهه ای که استرس را متمرکز می کند اجتناب کنید.

مرحله 3: کشش را با کشش کنترل شده اجرا کنید

1. آهسته شروع کنید:قبل از افزایش سرعت، بگذارید کابل در مسیر غلتکی قرار بگیرد.
2. گوشه های تماشا:برای نظارت بر خمیدگی و اصطکاک، یک خدمه را در هر مکان پرخطر مستقر کنید.
3. حفظ ارتباط:یک پروتکل ساده توقف/آهسته/برو از سوء تفاهمات تحت نویز و فشار جلوگیری می کند.
4. در صورت مشاهده آسیب ژاکت متوقف شوید:مکث اکنون ارزانتر از خطای بعدی است.

مرحله 4: بررسی های پس از کشش که پاسخ تماس ها را کاهش می دهد

• بازرسی بصری:وضعیت ژاکت را در گوشه ها، ورودی ها و بخش های ناهموار شناخته شده بررسی کنید.
• تأیید مسیریابی:اطمینان حاصل کنید که کابل به درستی نشسته و تحت فشار ناخواسته قرار نگرفته است.
• تنظیم را مستند کنید:عکس‌های قرار دادن غلتک و محافظت از ورودی به تکرار آنچه کار می‌کرد کمک می‌کند.

کنترل های ایمنی و کیفیت که از کار مجدد جلوگیری می کند

ایمن‌ترین شغل‌ها معمولاً بهترین شغل‌ها هستند – زیرا هر دو به قابلیت پیش‌بینی و نیروهای کنترل‌شده متکی هستند. در اینجا کنترل های عملی وجود دارد که بدون کاهش سرعت خدمه در عملیات روزانه قرار می گیرند.

کنترل 1: بررسی رتبه "ضعیف ترین پیوند".

هر سیستم کششی دارای ضعیف ترین جزء دارای امتیاز است (گیره، چرخش، طناب، غلتک، نقطه لنگر). آن جزء حد ایمن شما را مشخص می کند. خرید از عرضه‌کننده‌ای که رتبه‌بندی واضحی را ارائه می‌کند، حدس و گمان را کاهش می‌دهد.

کنترل 2: نظم و انضباط گوشه ای

گوشه ها محل برخورد اصطکاک، شعاع خمش و محافظ کابل هستند. اگر بودجه کم است، ابتدا روی راه حل های گوشه ای سرمایه گذاری کنید. این نیز جایی است که غلتک های پایدار و دارای رتبه مناسب به سرعت بازپرداخت می کنند.

کنترل 3: آگاهی از ولتاژ القایی (در صورت لزوم)

در محیط‌های خطی و رشته‌ای خاص، الکتریسیته القایی می‌تواند یک خطر واقعی باشد. می توان از بلوک های زمینی تخصصی استفاده کرد به عنوان بخشی از برنامه عملیاتی زمانی که روش کار به آن نیاز دارد - همیشه قوانین و استانداردهای ایمنی سایت خود را دنبال کنید.

یادداشت های خرید برای خریداران

اگر در حال خرید هستیدابزارهای کشش کابل برقبرای یک تیم مهندسی، در اینجا نحوه ارزیابی گزینه ها با استفاده از آن آورده شده است معیارهایی که در زمینه مهم هستند - نه فقط در یک کاتالوگ.

اطلاعاتی را بخواهید که خطر را کاهش می دهد

• بار رتبه بندی شده و دامنه کاربرد:"برای چیست و در کجا نباید استفاده شود؟"
• جزئیات مواد و بلبرینگ:مواد غلتکی بر حفاظت کابل تأثیر می گذارد. طراحی بلبرینگ بر اصطکاک و طول عمر تأثیر می گذارد.
• گزینه های پیکربندی:راه‌اندازی‌های خط مستقیم در مقابل گوشه در مقابل پیت‌هد نباید «یک اندازه» باشند.
• در دسترس بودن قطعات یدکی:به خصوص برای غلتک ها، قاب ها و مجموعه های متحرک.
• بسته بندی برای لجستیک صادرات:از آسیب حتی قبل از رسیدن ابزار به سایت جلوگیری می کند.

«سیستم» را بخرید، نه فقط ابزار

بهترین راه‌اندازی‌ها کیت‌های همسان هستند: میله‌ی مجرای ← خط پیلوت ← کشش طناب ← چرخشی ← دستگیره → غلطک‌ها (مستقیم + گوشه + ورودی). اگر یک تامین کننده بتواند به شما کمک کند یک کیت کامل برای پروفایل های شغلی رایج خود مشخص کنید، عدم تطابق و بداهه گویی در محل را کاهش خواهید داد.

جایی که یک تولید کننده تخصصی در آن جا می گیرد

اگر پروژه های شما شامل نصب مکرر زیرزمینی، مسیریابی ترانشه، یا کابل کشی مربوط به ساخت و ساز خط است، می تواند ارزش کار کردن را داشته باشد. سازنده ای که چندین دسته ابزار را پوشش می دهد - زیرا مدیریت سازگاری و رتبه بندی در سراسر سیستم آسان تر می شود.

به عنوان مثال،Ningbo Lingkai Electric Power Equipment Co., Ltd. ارائه طیف گسترده ای از محصولات تحتابزارهای کشش کابل برقدسته، از جمله میله های مجرای (برای ایجاد خط پیلوت)، غلتک ها (برای کاهش اصطکاک)، و لوازم جانبی مربوط به کشش و جابجایی - زمانی مفید است که بخواهید به جای مخلوط کردن قطعات بی همتا از چندین منبع، کیت های خدمه خود را استاندارد کنید.

سوالات متداول

غذای آماده نهایی

بهترینابزارهای کشش کابل برقفقط "بیشتر بکشید" - آنها اصطکاک را کاهش می دهند، از سطوح کابل محافظت می کنند، شعاع خمش را کنترل کنید و به خدمه کمک کنید تا تنش ثابت را حفظ کنند. اگر یک سیستم ابزار را در اطراف رایج ترین مسیرهای خود استاندارد کنید، شما شاهد توقف های کمتر، آسیب کمتر کت و انجام کارهای گران قیمت کمتری خواهید بود.
